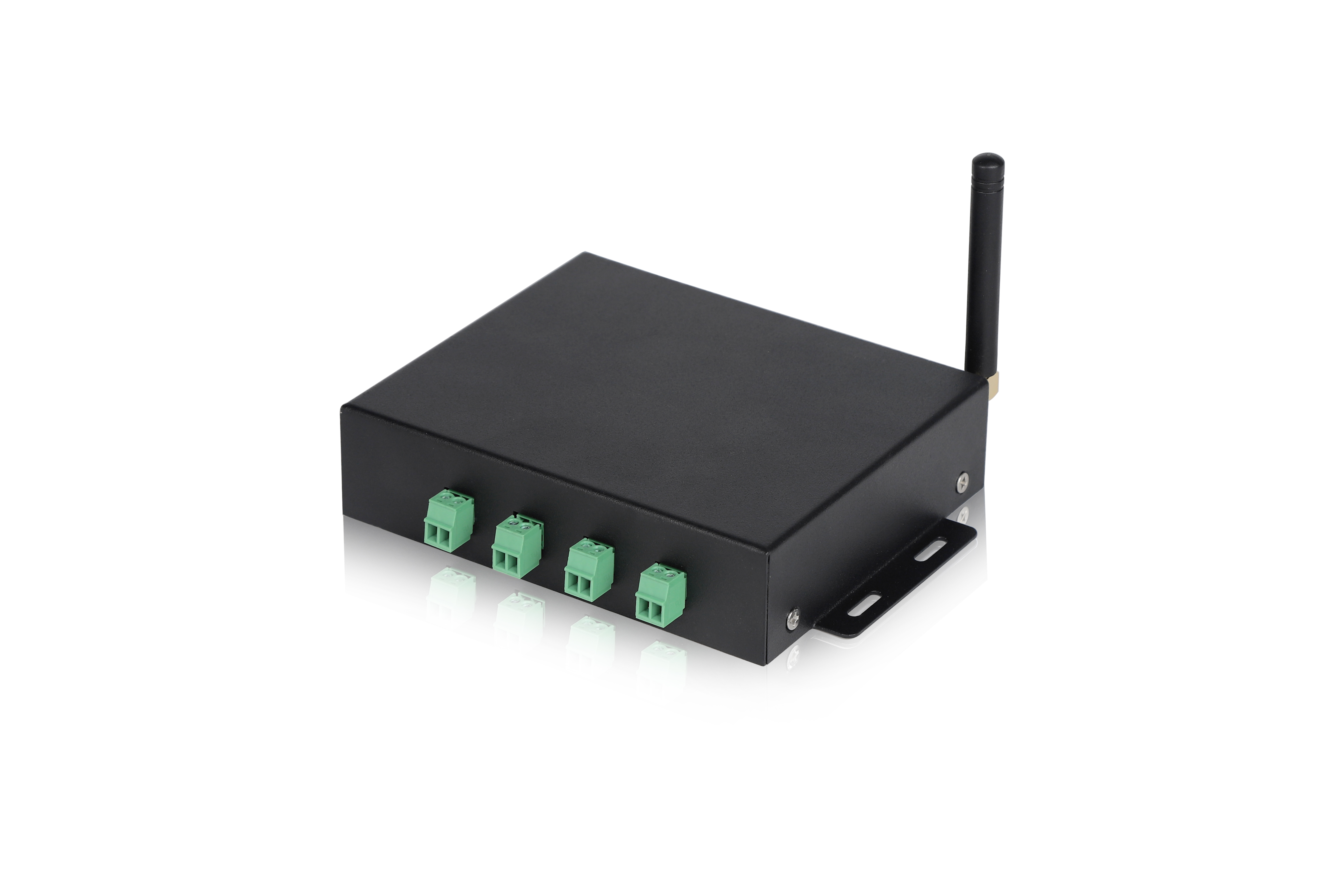

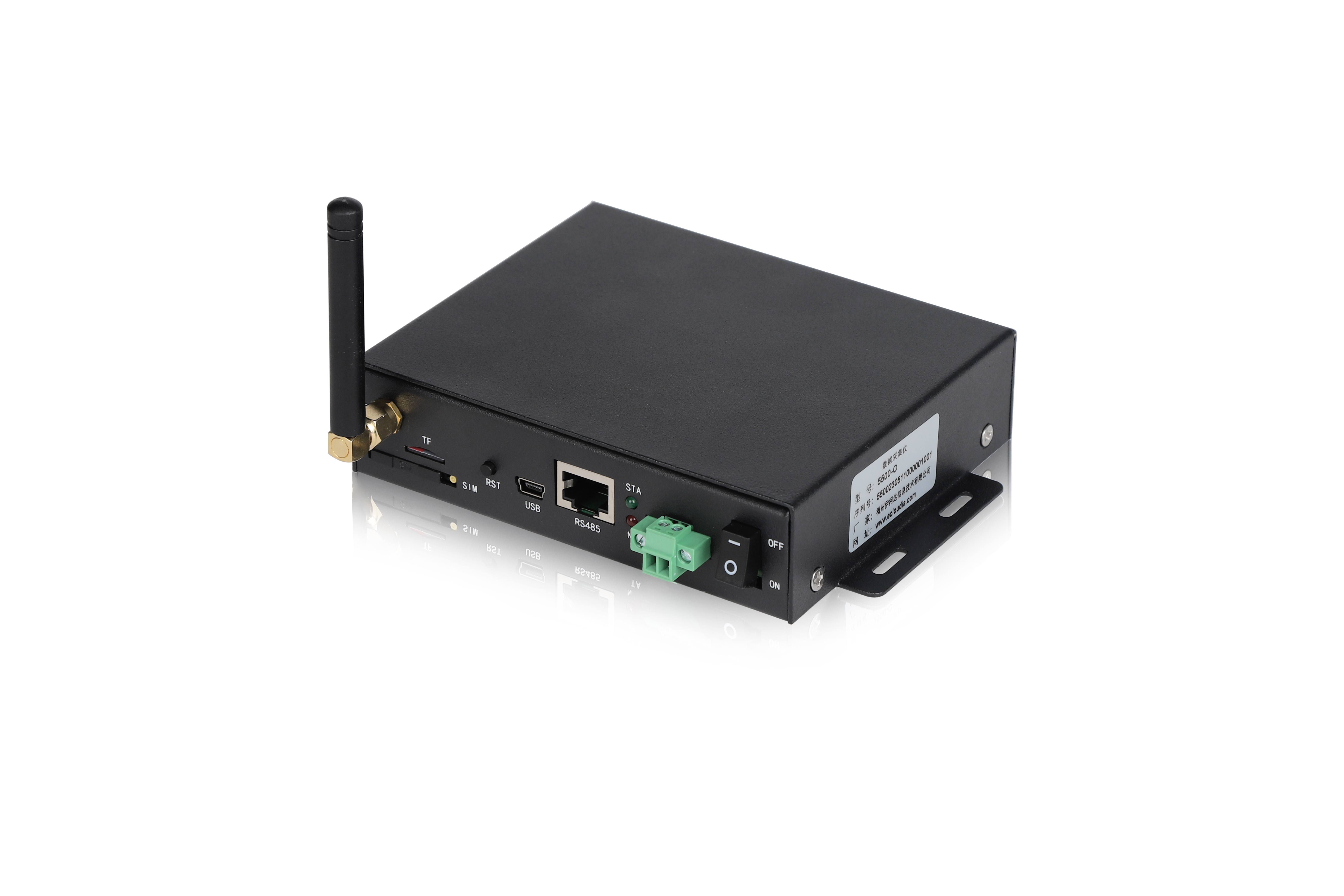

E5500低功耗数据采集器

一、概述

        E5500型数据采集器是一款低功耗动态数据采集分析系统，采用4G通信模式实现数据传输。正常工作功耗仅为1W，如进入休眠模式，功耗最低可降至3.8mW。

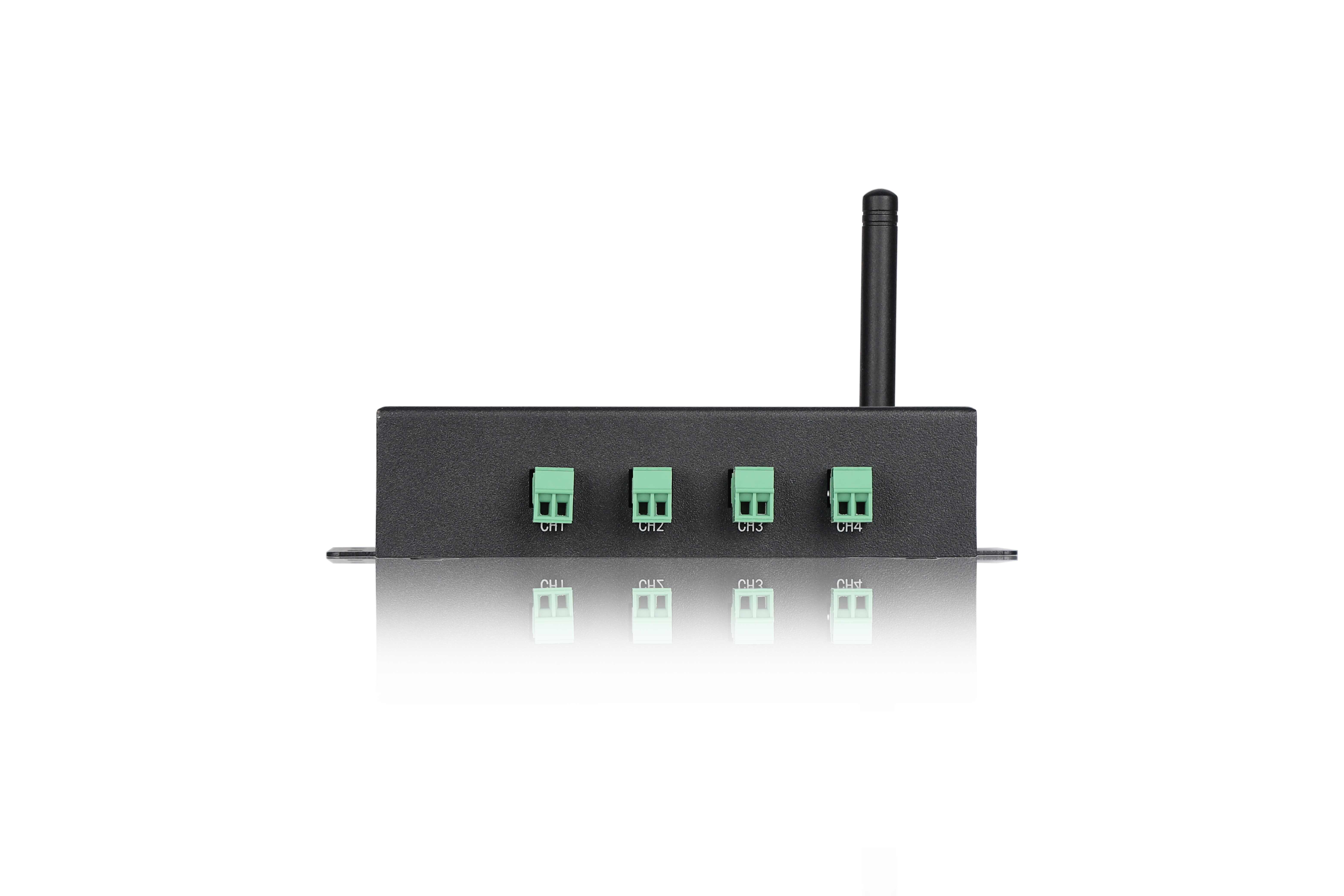

        该采集器现有内置传感器和外置传感器2个型号，其中内置型号搭载20位ADC，可输出X、Y、Z三轴振动加速度；外置型号支持4路模拟信号输入，每通道可配接电压输出型传感器。采用直流适配器DC12V供电，也支持采用外接直流电源（蓄电池）供电。

        全系列标配6轴陀螺仪，对外输出X、Y、Z三轴旋转角度，可作为倾角计、测斜仪、测控飞行姿态等场合使用。

二、功能特点

        1.电源：DC12V输入， 可内置锂电池(可选)。

        2.正常工作：1W功耗；休眠模式：3.8mW超低功耗。

        3.外置版本：16位ADC精度，支持4路模拟信号输入，可配置量程10V/5V/2.5V。

        4.内置版本：20位ADC精度，可直接输出X、Y、Z三个方向的加速度。

        5.全系列内置6轴陀螺仪,可输出绕X、Y、Z旋转角度。

        6.采样率：最高支持1KHZ采样率，向下多档可设。

        7.通讯方式：4G、USB。

        8.支持NTP授时。

        9.支持实时/触发模式,触发模式可与休眠模式共同作用。

        10.支持定时和闹钟(最多30组)两种休眠模式。

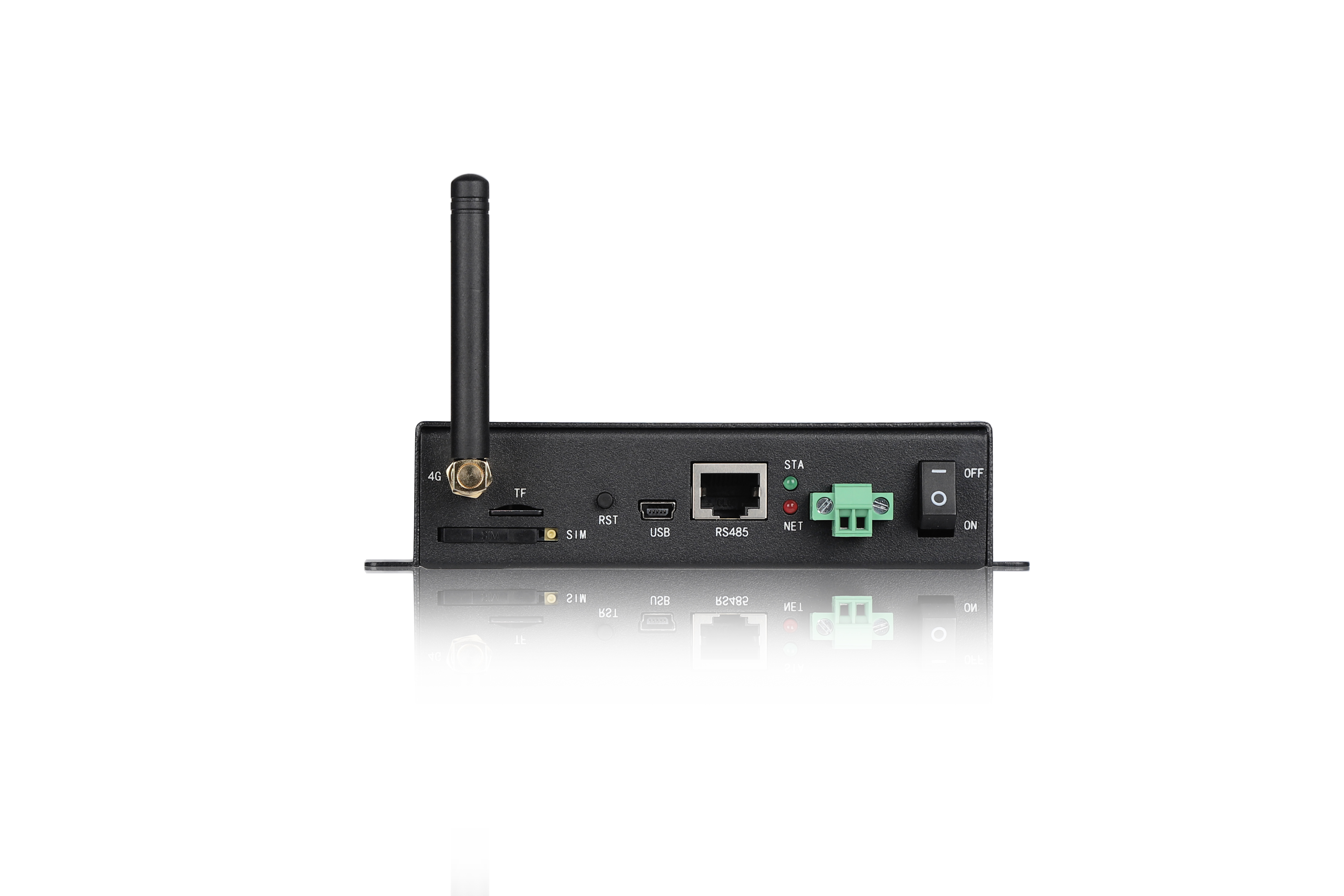

        11.丰富外设接口，USB，RS485，可对接Modbus传感器或其他协议传感器及外设，如雨量计，倾角计等。

        12.支持TF卡存储。

        13.支持设备远程配置和升级，同时也支持本地USB升级。
